可编程逻辑控制器（PLC）作为工业自动化系统的核心，其通讯能力是实现设备互联、数据交换与集中监控的关键。不同的应用场景对通讯的实时性、可靠性和成本有不同要求，因此催生了多种通讯协议及相应的硬件设备。本文将介绍几种在工业领域中最为常见的PLC通讯协议及其配套的通讯设备。
一、常见PLC通讯协议
- Modbus协议
- 概述：由Modicon公司（现属施耐德电气）于1979年发布，是一种真正开放、应用最广泛的串行通讯协议。它采用主从（Master-Slave）架构，结构简单，易于部署和维护。
- 主要变种：
- Modbus RTU： 采用二进制编码，通过RS-232、RS-485等串行接口传输，是工业现场最常用的形式，具有较高的数据密度和传输效率。
- Modbus TCP/IP： 将Modbus帧嵌入TCP/IP数据包中，通过以太网进行传输，实现了Modbus在局域网乃至互联网上的应用，便于与上位机（如SCADA、MES系统）集成。
- 特点： 协议开源、成本低、兼容设备极多，是事实上的工业通讯标准之一。
- PROFIBUS协议
- 概述： 由德国西门子公司主导推出，是一种用于车间级监控和现场层的开放式现场总线标准（IEC 61158）。
- 主要变种：
- PROFIBUS-DP（Decentralized Periphery）： 专注于高速（最高12Mbps）、低成本的设备级通讯，用于PLC与分布式I/O、驱动器、传感器等现场设备的实时数据交换。
- PROFIBUS-PA（Process Automation）： 专为过程自动化设计，通过总线供电，适用于本安防爆区域，常用于连接压力、温度变送器等仪表。
- 特点： 速度快、可靠性高、在欧洲及中国流程行业占据主导地位，拥有庞大的产品生态系统。
- PROFINET协议
- 概述： 基于工业以太网的开放式标准（IEC 61158 & IEC 61784），是PROFIBUS的以太网继承者。它不仅实现实时通讯，还无缝集成IT功能。
- 通讯等级：
- PROFINET RT（实时）： 通过优化协议栈实现毫秒级循环数据传输，满足大多数工厂自动化需求。
- PROFINET IRT（等时实时）： 通过硬件支持，在交换机中实现精确时间同步，达到微秒级抖动控制，适用于运动控制等苛刻应用。
- 特点： 高带宽、支持TCP/IP标准服务、易于与办公网络融合、支持设备诊断和即插即用。
- EtherNet/IP协议
- 概述： 由罗克韦尔自动化倡导，ODVA组织管理。它在标准TCP/IP和UDP/IP之上，采用通用工业协议（CIP）作为应用层协议，实现了信息层、控制层和设备层的网络统一。
- 通讯方式：
- 显式报文（Explicit Messaging）： 基于TCP，用于非周期性的客户机/服务器通讯，如下载程序、参数配置。
- 隐式报文（Implicit Messaging）： 基于UDP，用于周期性的实时I/O数据交换（“生产者/消费者”模型）。
- 特点： 充分利用现有以太网技术，与商业网络兼容性好，在北美地区及全球离散制造业（如汽车、包装）应用广泛。
- CC-Link协议
- 概述： 由三菱电机主导，CLPA协会推广的开放式现场总线。其高速版本CC-Link V1/V2和基于以太网的CC-Link IE系列在日本及亚洲市场占有率高。
- 主要类型：
- CC-Link： 基于RS-485，最高10Mbps，具有强大的网络诊断功能。
- CC-Link IE： 基于千兆以太网，实现了控制与信息网络的融合，分为CC-Link IE Control（控制网络）和CC-Link IE Field（现场网络）。
- 特点： 传输速度快、拓扑灵活、抗噪能力强，尤其在半导体、液晶面板生产线中应用突出。
二、常见配套通讯设备
实现上述协议通讯，离不开特定的硬件设备支持，主要包括：
- 通讯接口模块/板卡：
- 这是PLC本体上用于扩展通讯能力的模块。例如，西门子S7-1500系列的PROFINET接口模块、三菱Q系列PLC的CC-Link主站模块、罗克韦尔ControlLogix的EtherNet/IP模块等。它们是PLC接入特定网络的门户。
- 通讯处理器（CP）：
- 功能比接口模块更强大的独立模块，通常能处理更复杂的协议转换、路由和大量连接。例如，西门子的CP 343-1用于S7-300系列的PROFINET通讯，CP 342-5用于PROFIBUS-DP通讯。
- 网关/协议转换器：

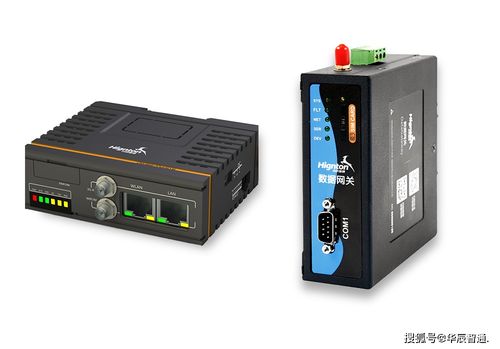

- 当系统中存在不同协议的设备需要互联时，需要使用网关。它能将一种协议的数据“翻译”成另一种协议。常见的有Modbus TCP转PROFIBUS网关、EtherNet/IP转PROFINET网关等。
- 远程I/O站与适配器：
- 这些设备通过现场总线或工业以太网与主PLC连接，负责收集现场信号或输出控制信号。例如，PROFIBUS-DP从站模块、EtherNet/IP的Point I/O适配器、CC-Link远程设备站等。它们扩展了PLC的物理控制范围。
- 交换机：
- 对于基于以太网的协议（如PROFINET, EtherNet/IP, CC-Link IE），工业以太网交换机是组网的核心设备。与商用交换机相比，工业交换机强调坚固耐用、宽温工作、冗余环网（如STP/RSTP, MRP）支持，以满足工业环境的苛刻要求。
- 通讯线缆与接头：
- 根据协议物理层不同，需要使用特定的线缆和接头以确保信号完整性和抗干扰。例如，PROFIBUS使用屏蔽双绞线和9针D-Sub接头；PROFINET通常使用带RJ45接头的超五类或更高规格工业网线；CC-Link使用三芯屏蔽线缆和专用端子排。
###
选择合适的PLC通讯协议与设备，需要综合考虑控制系统的实时性要求、网络规模、现有设备兼容性、成本预算及技术维护能力。Modbus以其简单通用作为基础互联手段；PROFIBUS在高速现场总线中仍具生命力；而PROFINET、EtherNet/IP和CC-Link IE则代表了向开放式工业以太网融合的主流趋势。在实际项目中，多种协议并存并通过网关互联是常见架构。配套的通讯设备作为协议的物理承载，其可靠性直接决定了整个自动化系统的稳定运行。
